10.系统模块管理的设计
二十一、系统模块管理的设计

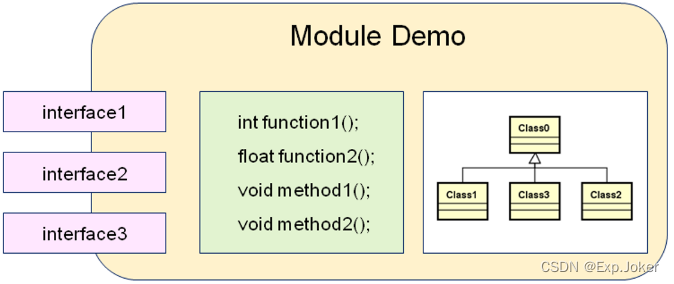

1. 系统模块化设计
- 将系统中有关联的部分组合在一起，构成具有特定功能的子系统
- 模块的内部组成具有较强的耦合性，模块本身具有一定通用性
- 不同的模块间可以进行相互组合与依赖，进而构成不同的产品

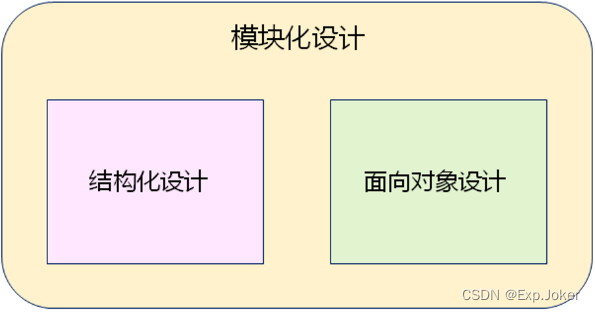

2. 模块化设计

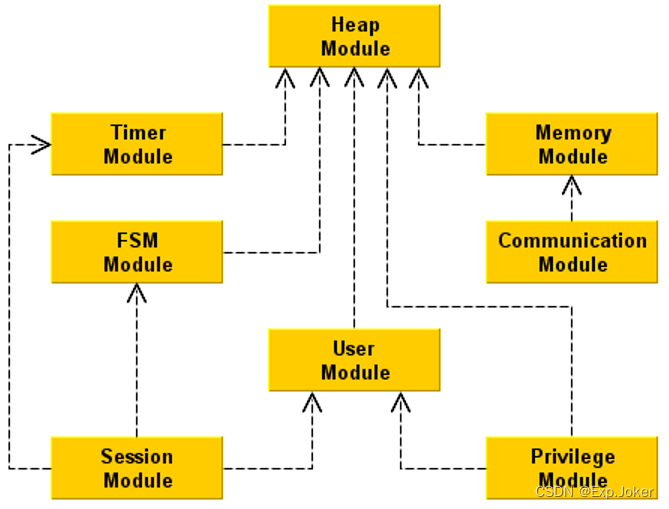

3. 模块化设计示例
- 各个模块间需要相互依赖，进而完成产品功能
- 根据依赖关系能够将模块分为不同的层

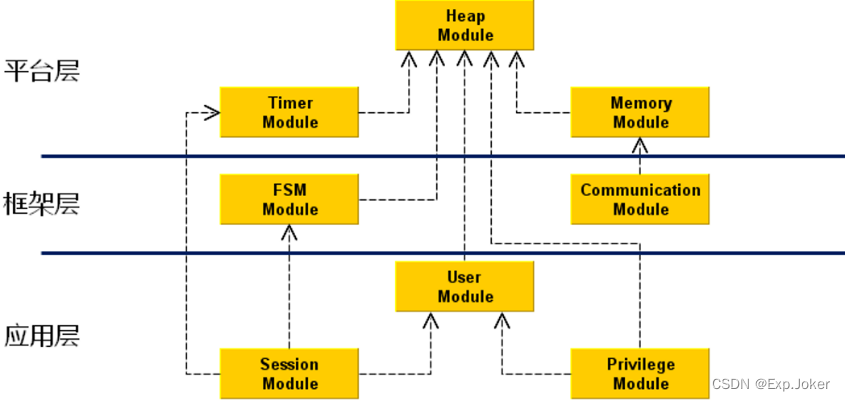

4. 模块间的分层
硬件层，系统层，平台层，框架层，应用层

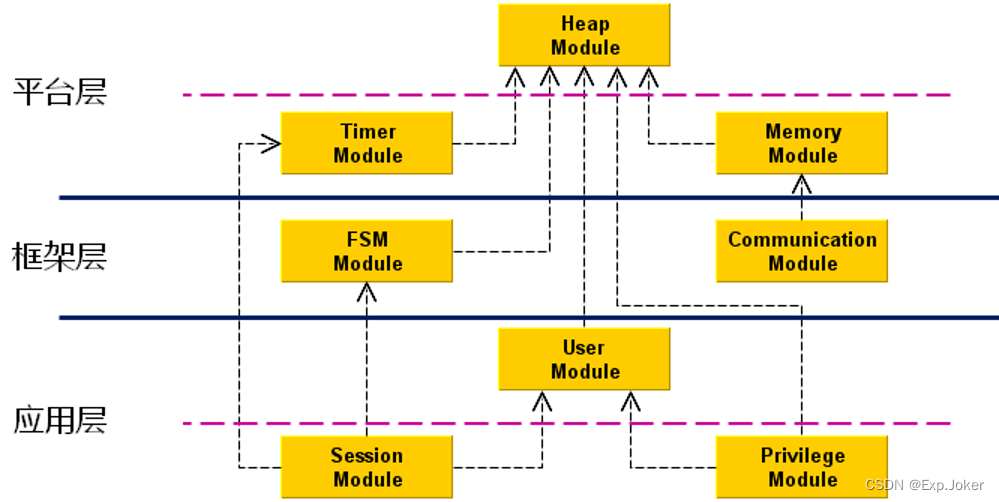

5. 模块的分级（更细的设计粒度）
同一层中的模块根据依赖关系能够继续分级
6. 分层与分级的意义
- 模块间的依赖关系决定了初始化的前后顺序
- 被依赖的模块必须先初始化（底层先于上层初始化）
- 如：
- 硬件层模块先于系统层模块初始化
- 框架层模块先于应用层模块初始化
- 如：

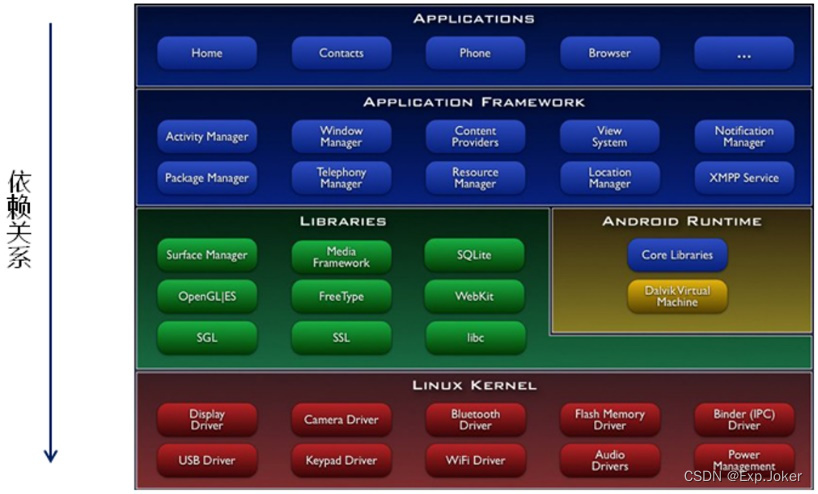

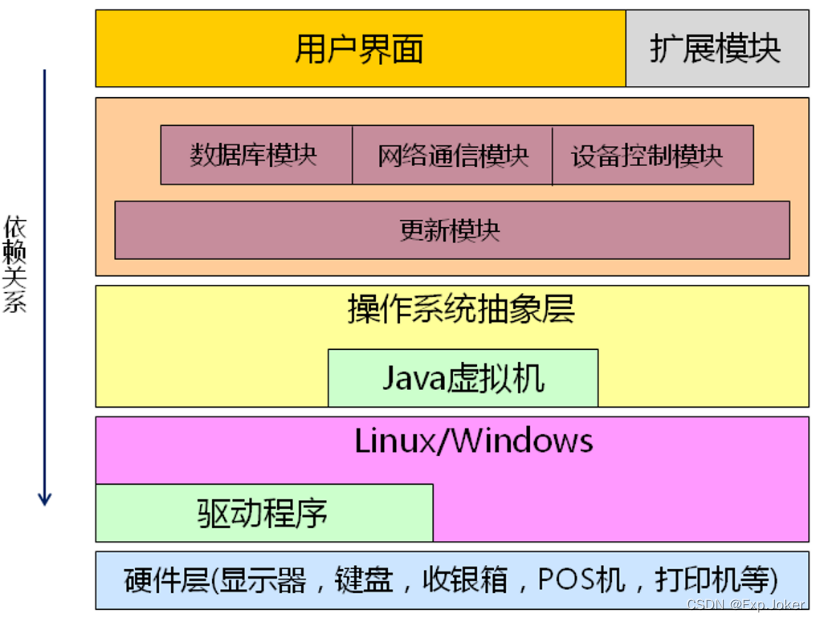

7. 系统架构示例一
8. 系统架构示例二
9. 设计时需要思考的问题
- 如何在代码中定义模块？
- 如何定义的层级关系（依赖关系）？
- 如何确定模块的初始化顺序？

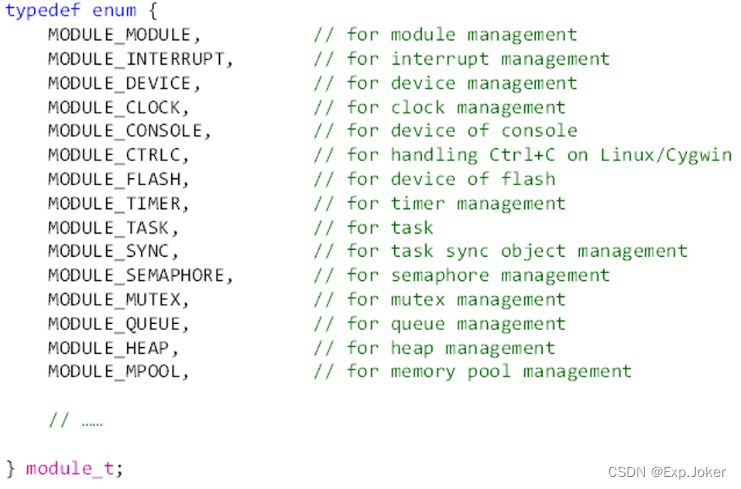

10. 模块的定义

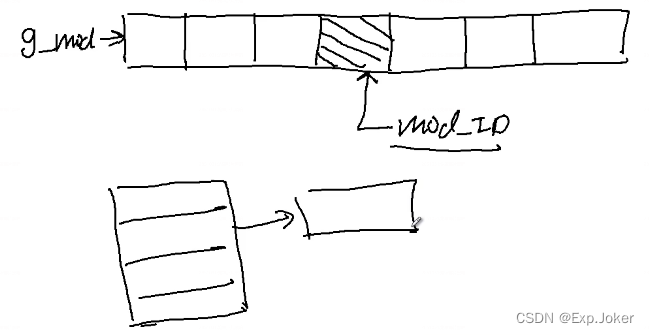

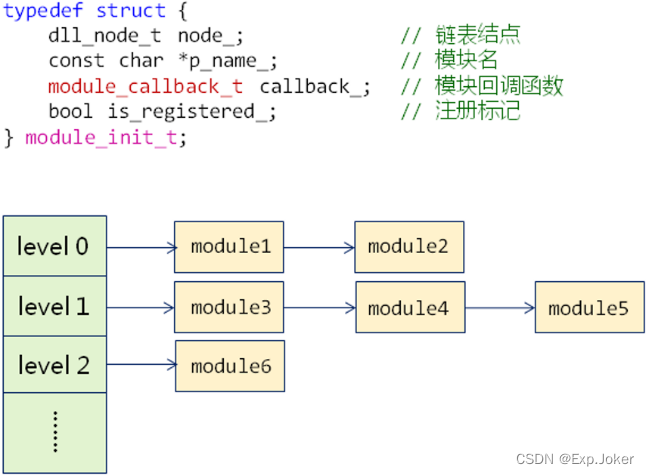

11. 模块的描述及组织方式

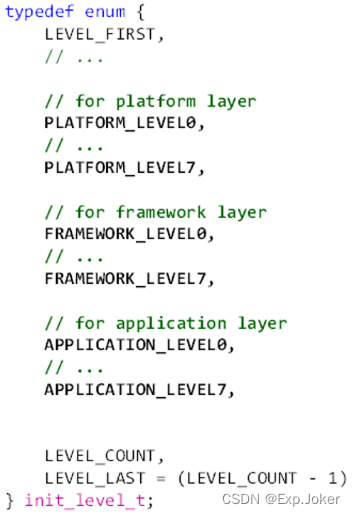

12. 层级关系的定义

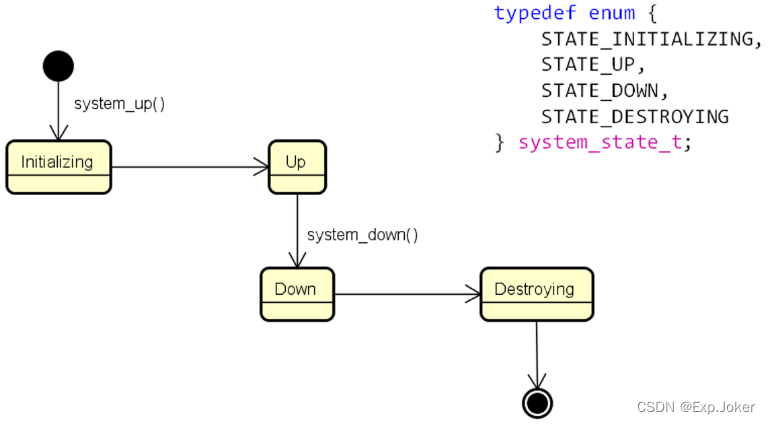

13. 状态设计

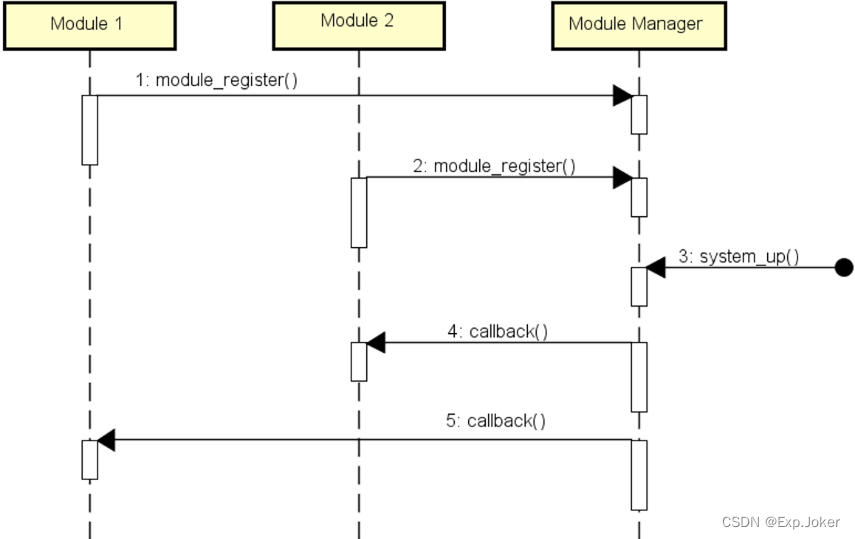

14. 模块的初始化

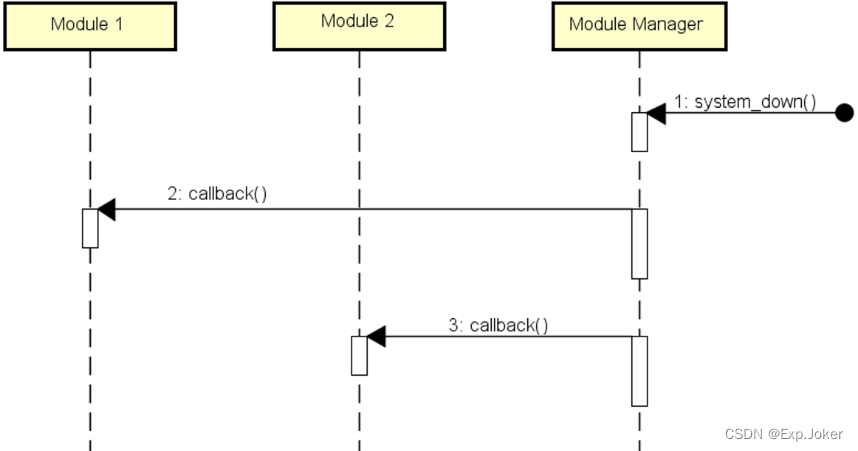

15. 模块的销毁
16. 实现要点
- 每一个模块对应一个ID和一个结构体变量（ module_init_t ）
- 模块需要注册后才能被初始化（ module_register ）
- 模块提供一个回调函数（ module_callback_t ）用于接收事件
- 所有的模块根据层级关系组织于不同链表中
- 同一个链表中的模块没有依赖关系
- 整个系统从最底层（最上层）的模块开始进行初始化（销毁）

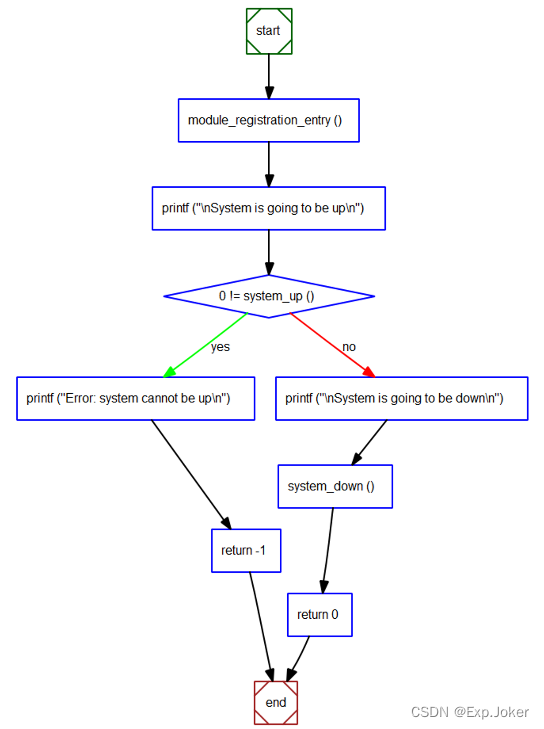

17. 实例分析：模块的组织，初始化与销毁
源码分析
module.c module.h 管理模块
Dll.c Dll.h 双向链表
Primitive.h 定义类型
18. 小结
- 模块设计是要遵从强内聚弱耦合的原则
- 模块之间可以相互依赖，并进行模块层级的划分
- 模块管理是为了系统中各个模块的有序启动和停止
- 模块设计时需要考虑资源的分配和释放问题
